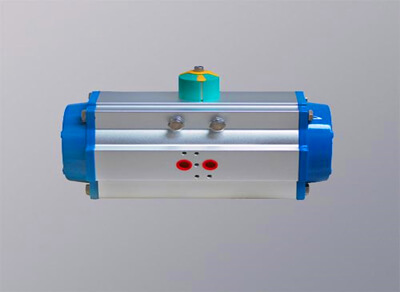

ST型气动执行器

产品简介

当压缩空气从A管咀进入气动执行器时,气体推动双活塞向两端(缸盖端)直线运动,活塞上的齿条带动旋转轴上的齿轮逆时针方向转动90度,阀门即被打开反之,当压缩空气从B官咀进入气动执行

订购热线：13250886677

在线咨询

产品介绍

ST型气动执行器概述：

当压缩空气从A管咀进入气动执行器时,气体推动双活塞向两端(缸盖端)直线运动,活塞上的齿条带动旋转轴上的齿轮逆时针方向转动90度,阀门即被打开.此时气动执行阀两端的气体随B管咀排出.反之,当压缩空气从B官咀进入气动执行器的两端时,气体推动双塞向中间直线运动,活塞上的齿条带动旋转轴上的齿轮顺时针方向转动90度,阀门即被关闭.此时气动执行器中间的气体随A管咀排出.

以上为标准型的传动原理.根据用户需求,气动执行器可装置成与标准型相反的传动原理,即选准轴顺时针方向转动为开启气动阀门,逆时针方向转动为关闭气动阀门.单作用(弹簧复位型)气动执行器A管咀为进气口,B管咀为排气孔(B管咀应安装消声器).A管咀进气为开启阀门,断气时靠弹簧力关闭气动阀门.
